माइक्रो एयर ब्लो केबल के लिए 1.1-1.5 मिमी माइक्रो लूज ट्यूब एक्सट्रूज़न उत्पादन लाइन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | I-suntop |
| प्रमाणन: | SGS |
| मॉडल संख्या: | आई -40 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | By negotiation |
| पैकेजिंग विवरण: | प्लास्टिक की फिल्म + लकड़ी के बक्से |
| प्रसव के समय: | न्यूनतम 50 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | अलग मशीन तक |
|
विस्तार जानकारी |
|||
| बाहर निकालना सामग्री: | पीबीटी, पीपी, पीसी | लाइन की गति: | अधिकतम 600 मीटर / मिनट |
|---|---|---|---|
| फाइबर की संख्या: | 12 | आवेदन: | पीबीटी ढीली ट्यूब का निर्माण |
| गारंटी: | 18माह | वोल्टेज: | 70 केवीए 380 वी 50 एचजेड एसी 3 चरण: |
| पीएलसी: | सीमेंस | ||
| प्रमुखता देना: | माइक्रो लूज ट्यूब एक्सट्रूज़न प्रोडक्शन लाइन,1.5 मिमी ट्यूब एक्सट्रूज़न प्रोडक्शन लाइन,एयर ब्लो केबल एक्सट्रूज़न प्रोडक्शन लाइन |
||
उत्पाद विवरण
माइक्रो एयर उड़ा केबल के लिए 1.1-1.5 मिमी माइक्रो लूज ट्यूब एक्सट्रूज़न उत्पादन लाइन
आई-सनटॉप फाइबर ऑप्टिक केबल मशीन 20220228.pdf
1.विवरण के लिएमाइक्रो एयर उड़ा केबल के लिए 1.1-1.5 मिमी माइक्रो लूज ट्यूब एक्सट्रूज़न उत्पादन लाइन:
मुख्य रूप से ढीली ट्यूब को बाहर निकालने के लिए उपयुक्त है जिसमें 2-12 कोर ऑप्टिक फाइबर निहित हैं और 1.5-3.5 मिमी का भराव तत्व है।
2. के लिए लाभमाइक्रो एयर उड़ा केबल के लिए 1.1-1.5 मिमी माइक्रो लूज ट्यूब एक्सट्रूज़न उत्पादन लाइन:
ए। ऑप्टिकल फाइबर पे-ऑफ मोटर चालित पे-ऑफ डिवाइस है, पे-ऑफ लाइन का तनाव स्थिर और विश्वसनीय है, और तनाव समायोज्य है।
बी। एक्सट्रूडर विशेष स्क्रू को गोद लेता है, जिसमें अच्छी एक्सट्रूज़न रैखिकता और उच्च एक्सट्रूज़न दक्षता होती है।

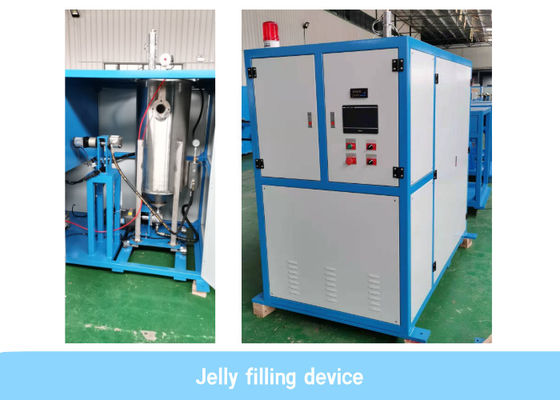

सी जेली फिलिंग डिवाइस में पेशेवर डी-बबल प्रभाव होता है, जो सटीक पैमाइश पंप और एक सटीक वजन उपकरण से सुसज्जित होता है ताकि मरहम की समय पर पुनःपूर्ति सुनिश्चित हो सके।
डी · टेक-अप डबल रील है जो बिना मंदी के स्वचालित रूप से बदल जाता है, और उच्च उत्पादन क्षमता।
ई. उच्च स्तर के स्वचालन के साथ अंतर्राष्ट्रीय औद्योगिक कंप्यूटर प्रौद्योगिकी नियंत्रण प्रणाली, इसे एमईएस, ईआरपी सिस्टम, रीयल टाइम ट्रैकिंग और उत्पादन प्रबंधन के साथ जोड़ा जा सकता है।
एफ। मुख्य नियंत्रण प्रणाली और घटक अंतरराष्ट्रीय प्रसिद्ध ब्रांड हैं, और उत्पादन लाइन में उच्च स्थिरता और विश्वसनीयता है।
3. तकनीकी मानकोंमाइक्रो एयर उड़ा केबल के लिए 1.1-1.5 मिमी माइक्रो लूज ट्यूब एक्सट्रूज़न उत्पादन लाइन:
| ना। | नाम | मापदंडों |
| 1 | निवेदन स्थान | 2 - 12 कोर फाइबर ढीली ट्यूब निकालने के लिए |
| पीबीटी . के लिए उपयुक्त सामग्री | ||
| 2 | कोर नं। | 2 - 12 कोर |
| 3 | फाइबर अदायगी तनाव | 0.4N～1.5N ±0.05N |
| 4 | फाइबर ऑप्टिक केबल रील | Φ236×Ф160×108 मिमी |
| Φ236×Ф160×236 मिमी | ||
| 5 | गर्म पानी का तापमान। | कमरे का तापमान - 70 डिग्री सेल्सियस ± 2 डिग्री सेल्सियस |
| 6 | टेक-अप तनाव | 2.5 - 8.0N |
| 7 | संरचना गति | 800मी/मिनट |
| 8 | उत्पादन की गति | 20 - 600 मीटर / मिनट (Φ1.8 मिमीपीबीटी बीम ट्यूब) |
| 9 | लंबाई नियंत्रण | (0 - 3‰) ± 0.2‰ |
| 10 | लंबाई मीटर त्रुटि | <1.5‰ |
| 1 1 | वायर रील विनिर्देश | PN630mm PN800mm |
| 12 | अतिरिक्त क्षीणन | <0.02db/km (केवल सिंगल मोड फाइबर के लिए) |
| 13 | बाहरी व्यास और अतिरिक्त लंबाई की एकरूपता | ± 0.05, ± 0.2‰ |
| 14 | उत्पादन लाइन की लंबाई | ≤ 35M |
| 15 | उपकरण शक्ति | 70 केवीए 380 वी 50 एचजेड एसी 3 चरण: |
| 16 | संपीड़ित हवा | 0.5 - 0.6MPa |
4. लाइन विन्यास के लिएमाइक्रो एयर उड़ा केबल के लिए 1.1-1.5 मिमी माइक्रो लूज ट्यूब एक्सट्रूज़न उत्पादन लाइन:
| मद | सभी भागों का नाम और विनिर्देश | मात्रा | संदर्भ के लिए कार्य |

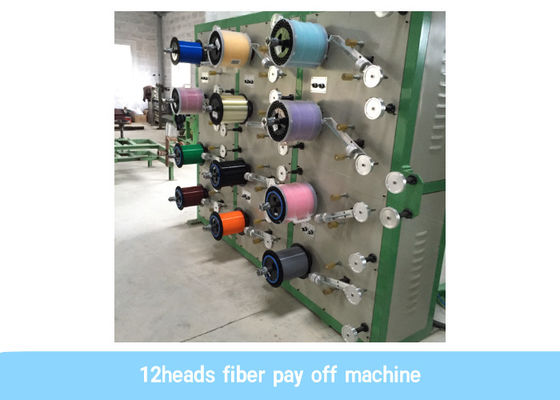

| 1 | 12 सिर ऑप्टिकल फाइबर मोटर चालित पे-ऑफ रैक | 1 | फाइबर पे ऑफ |
| 2 | एयर बबल रिमूवर + वैक्यूम-पंपिंग के साथ ऑयल-क्रीम डिवाइस | 1 | तेल भरना |
| 3 |
40 मिमी एक्सट्रूडर और सहायक (सुखाने, फीडिंग मशीन, मशीन हेड और कलर मास्टरबैच मिक्सर सहित) पीबीटी पेंच, मशीन के सिर + वैक्यूम डिवाइस को समायोजित करें |
1 | तार बाहर निकालना |
| 4 | 50KG ड्रायर मशीन और स्वचालित हॉपर | 1 | सामग्री ड्रायर और चूसना |
| 5 | पीसी + पीएलसी इलेक्ट्रिक उपकरण (एस 7-300) | 1 | तंत्र नियंत्रण |

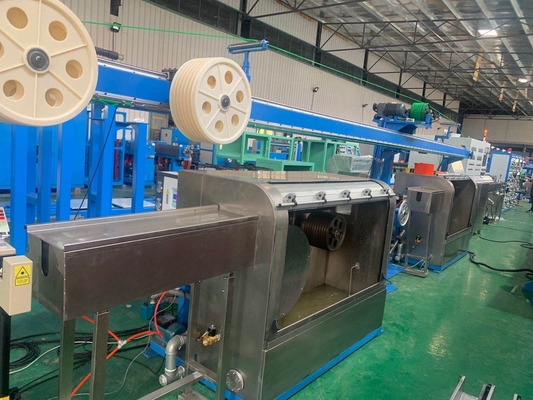

| 6 | 4 मीटर गर्म तापमान पानी का गर्त + पानी की टंकी | 1 | ठंडा तार |
| 7 | Ф630 मिमी सिंगल व्हील कैपस्तान + गर्म पानी छिड़काव उपकरण | 1 | तार खींचना |
| 8 |
Ф630mm सिंगल व्हील कैपस्तान+ ठंडा पानी छिड़काव उपकरण |
1 | कूलिंग वायर और पुलिंग वायर |
| 9 | लेजर व्यास गेज | 1 | व्यास परीक्षण |
| 10 | टेक अप टेंशन डांसर | 1 | तनाव नियंत्रण |
| 1 1 | 800mm डबल-स्पूल पूर्ण ऑटो-टेक अप मशीन | 1 | रोल और रिवाइंडिंग तार |
