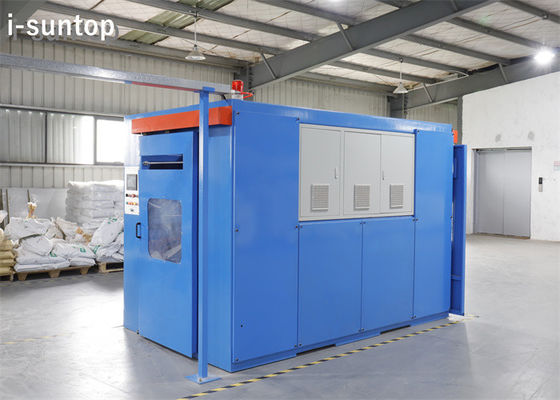

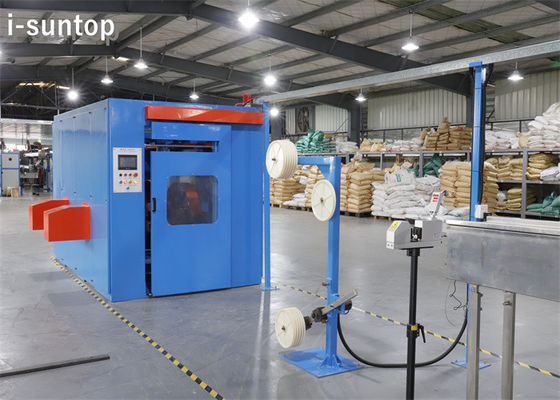

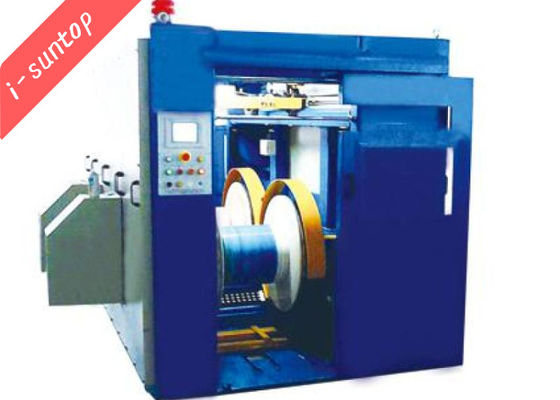

फाइबर लूज ट्यूब ऑटो कट एंड चेंज बॉबिन टेक अप ट्रैवर्स मशीन

आई-सनटॉप फाइबर ऑप्टिक केबल मशीन 20220228.pdf

1. संरचना के लिएफाइबर लूज ट्यूब ऑटो कट एंड चेंज बॉबिन टेक अप ट्रैवर्स मशीन:

• लाइन यूनिट 3kw डोंगगुआन यूनिवर्सल एसी इन्वर्टर मोटर, सिंक्रोनस बेल्ट, सिंक्रोनस बेल्ट व्हील और ब्रेक से बना है। मोटर सिंक्रोनस बेल्ट द्वारा संचालित होती है, जो वाइंडिंग शाफ्ट से जुड़े बड़े व्हील के रोटेशन की ओर जाता है, जो ड्राइव करेगा टेक अप प्रक्रिया को पूरा करने के लिए घुमावदार सर्कल।

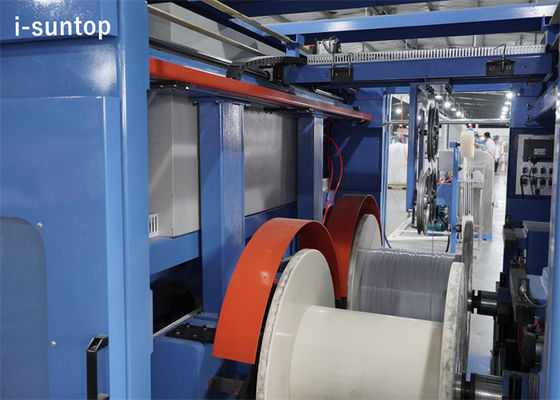

• बोबिन उठाने वाली इकाई रैक उठाने और शीर्ष क्लैंपिंग से बना है। बोबिन उछाल फ्रेम में धक्का देता है, फिर कृत्रिम प्रारंभ बोबिन नियंत्रण बटन, एक निर्दिष्ट ऊंचाई स्वचालित स्टॉप सिलेंडर पर चढ़ने के बाद, फिर क्लैंपिंग सिलेंडर स्वचालित रूप से उप शीर्ष को ड्राइव करता है, शाफ्ट और एक साथ बारीकी से स्पूल।
• ट्रैवर्स भाग में 750W पैनासोनिक एसी सर्वो मोटर, सिंक्रोनस बेल्ट व्हील, स्क्रू रॉड, रैखिक गाइड रेल और रिवर्सिंग सिस्टम का एक सेट होता है। सिंक्रोनस बेल्ट व्हील बॉल स्क्रू रोटेशन के सेट के माध्यम से मोटर द्वारा संचालित। मोटर गति को समायोजित करके, मिल सकता है विभिन्न पिच आवश्यकता की जरूरत है। रिवर्सिंग सिस्टम समायोज्य मोड को गोद लेता है, जिसे बॉबिन की चौड़ाई के अनुसार समायोजित किया जा सकता है।यह सुनिश्चित करने के लिए भी फाइन-ट्यून किया जा सकता है कि ट्रैवर्स को उचित स्थिति में बदल दिया गया है।
• अनुप्रस्थ गति तंत्र को टेक अप बॉबिन के ऊपर बीम पर स्थापित किया गया है, और इसमें 370w तीन-चरण एसिंक्रोनस मोटर, रेड्यूसर, सिंक्रोनस बेल्ट व्हील, सिंक्रोनस बेल्ट और मोबाइल कार शामिल हैं। डिस्क ड्राइव सिंक्रोनस में गियर रेड्यूसर के माध्यम से मोटर द्वारा मोबाइल कार चरखी पहिया रोटेशन, सिंक्रोनस बेल्ट के माध्यम से बीम आंदोलन पर कार को आवश्यक स्थिति में स्वचालित रूप से रोकें, सरल संरचना, विश्वसनीय संचालन।

2. के लिए विशिष्टताफाइबर लूज ट्यूब ऑटो कट एंड चेंज बॉबिन टेक अप ट्रैवर्स मशीन:

इलेक्ट्रॉनिक नियंत्रण प्रणाली पीएलसी तर्क नियंत्रण और टच स्क्रीन ऑपरेशन को गोद लेती है। अलग विद्युत नियंत्रण कैबिनेट। पीएलसी सीमेंस एस 7-300 श्रृंखला उत्पादों को गोद लेती है; एसी इन्वर्टर डैनफॉस उत्पादों को गोद लेती है; एसी आवृत्ति रूपांतरण मोटर का उपयोग डोंगगुआन सार्वभौमिक मोटर उत्पादों का उपयोग करता है; एसी सर्वो सिस्टम पैनासोनिक उत्पादों का उपयोग करता है ;एयर स्विच, कॉन्टैक्टर और अन्य कम दबाव वाले विद्युत उपकरण सीमेंस उत्पादों को अपनाते हैं; इंटरमीडिएट रिले श्नाइडर उत्पादों को अपनाते हैं। तीन-चरण पांच-तार वितरण लाइन के अनुसार बिजली की आपूर्ति; उपकरण के सभी कवर और नियंत्रण अलमारियाँ विश्वसनीय ग्राउंडिंग हैं। कम वोल्टेज बिजली के उपकरण अपनाने, विद्युत स्थापना आईईसी अंतरराष्ट्रीय मानक को पूरा करती है।

3. के लिए मुख्य पैरामीटरफाइबर लूज ट्यूब ऑटो कट एंड चेंज बॉबिन टेक अप ट्रैवर्स मशीन:
