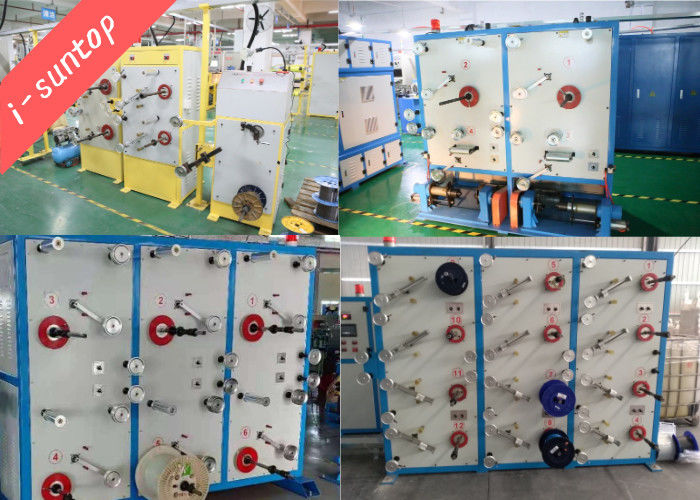

फाइबर / टाइट बफर्ड फाइबर / स्टील वायर मोटराइज्ड पे-ऑफ मशीन

आई-सनटॉप फाइबर ऑप्टिक केबल मशीन 20220228.pdf

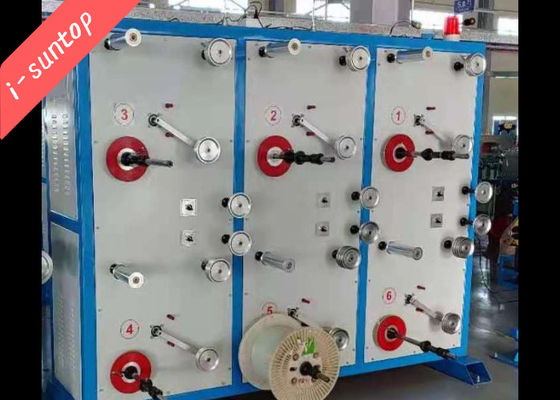

1. संरचना के लिए12 हेड्स ऑप्टिकल फाइबर मोटराइज्ड पे-ऑफ मशीन:

एक कैबिनेट में चार फाइबर हेड और तीन वायर कैबिनेट होते हैं। निलंबन शाफ्ट संरचना, क्लैंप आस्तीन, मल्टी-व्हील कोरियोग्राफर नियंत्रण सिंक सिग्नल, चालक डोंगगुआन सार्वभौमिक 750 किलोवाट एसी मोटर और डैनफोस आवृत्ति रूपांतरण प्रणाली को गोद लेता है, स्पूल को घर्षण प्रतिरोध के साथ माना जाता है, और सभी गाइडों को हार्ड एनोडिक ऑक्सीकरण के साथ इलाज किया जाता है।ऑप्टिकल फाइबर डिस्क लॉकिंग डिवाइस, संरचना स्प्रिंग बॉल है। इसमें फाइबर-कटिंग अलार्म का कार्य है।

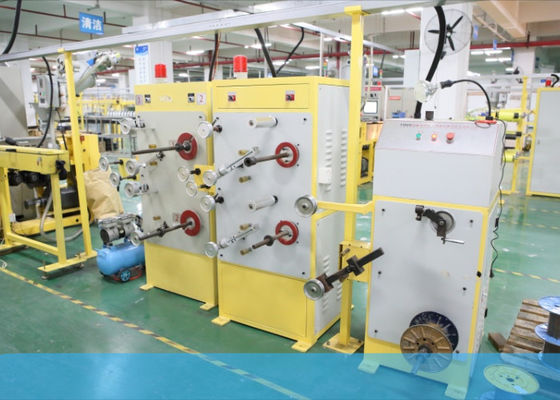

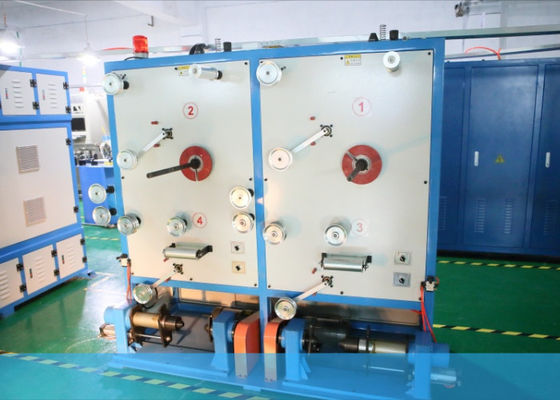

2. के लिए विशिष्टता2/4/6/ हेड्स ऑप्टिकल फाइबर मोटराइज्ड पे-ऑफ मशीन:

सस्पेंशन टाइप पे ऑफ, पे ऑफ यूनिट में अलग से कंट्रोल स्विच होता है। लगातार टेंशन पे ऑफ, डांस व्हील की ऊपरी और निचली सीमा, ड्राइव फेल होने का अलार्म और ऑटोमैटिक रिस्पॉन्स स्टॉप फंक्शन से लैस होता है। लीवर टाइप वेट को स्विंग करें तनाव समायोजित करें, पहिया नाली सतह चिकनी।

• ड्राइव: 400W गियर मोटर + डैनफॉस ट्रांसड्यूसर

• पे ऑफ नंबर: फाइबर के लिए 4हेड्स और टाइट बफर्ड फाइबर के लिए 2हेड्स

• नंगे फाइबर व्यास: Φ0.25～Φ0.40 मिमी।

• भुगतान गति: 190 मीटर / मिनट (संरचना गति)

• फाइबर पे ऑफ टेंशन: 0.5N～1.5Ｎ±0.1Ｎ (समायोजित कर सकते हैं)

• फाइबर भुगतान बोबिन आकार: Φ236 × Φ25.4 × 108 मिमी (25 किमी), Φ265 × Φ25.4 × 180 मिमी (50 किमी)

• फाइबर बॉबिन वजन: 10 किलो

3. के लिए मुख्य पैरामीटरफाइबर / टाइट बफर्ड फाइबर / स्टील वायर मोटराइज्ड पे-ऑफ मशीन:
