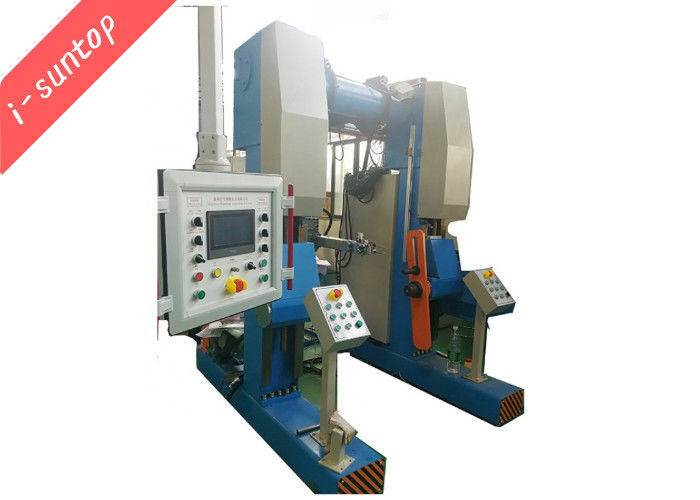

आउटडोर फाइबर ऑप्टिक केबल्स के लिए रोबोटिक आर्म ऑटोमैटिक ट्रैवर्स टेक अप मशीन

आउटडोर फाइबर ऑप्टिक केबल्स के लिए रोबोटिक आर्म ऑटोमैटिक ट्रैवर्स टेक अप मशीन

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: I-suntop
प्रमाणन: SGS

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: By negotiation
पैकेजिंग विवरण: प्लास्टिक की फिल्म + लकड़ी के बक्से
प्रसव के समय: न्यूनतम 50 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 10सेट/माह
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी

घुमावदार गति: Max. मैक्स। 100m/min 100मी/मिनट घुमावदार तनाव: 30N~300N
रील व्यास: 800-1600mm ऑप्टिकल केबल व्यास: 6-18 मिमी
शक्ति का आकार: 2KVA,380V 50Hz एसी 3फेज+एन वायर+ग्राउंड वायर सेवा: 12 महीने की वारंटी
प्रमुखता देना:

300N स्वचालित ट्रैवर्स टेक अप मशीन

,

2KVA ट्रैवर्स टेक अप मशीन

उत्पाद विवरण

आउटडोर फाइबर ऑप्टिक केबल्स के लिए रोबोटिक आर्म ऑटोमैटिक ट्रैवर्स टेक अप मशीन



आई-सनटॉप फाइबर ऑप्टिक केबल मशीन 20220228.pdf



1.उपकरण आवेदन

यह मशीन मुख्य रूप से सभी केबलों को ट्रैवर्स करने और लेने के लिए उपयोग की जाती है, इष्टतम सुरक्षा, स्टीड मैनुअल टेक-अप केबल्स में, सुरक्षा जोखिमों को कम करती है।और यह एक समान घुमावदार गुणवत्ता सुनिश्चित करता है और कोई केबल क्रॉसिंग नहीं करता है।

2. तकनीकी पैरामीटर

घुमावदार गति मैक्स।100मी/मिनट
घुमावदार तनाव 30N~300N
रील व्यास 0.8 एम ~ 1.6 एम
बैरल न्यूनतम।400 मिमी
उत्पाद व्यास 6-18 मिमी (समायोजित कर सकते हैं)
शक्ति

1.5 किलोवाट

3. मुख्य विनिर्देश और प्रदर्शन

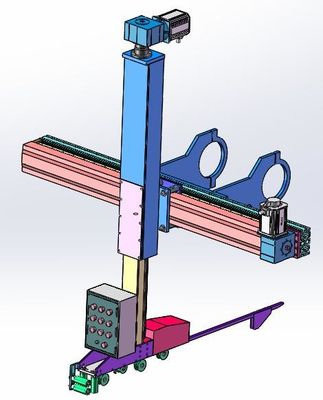

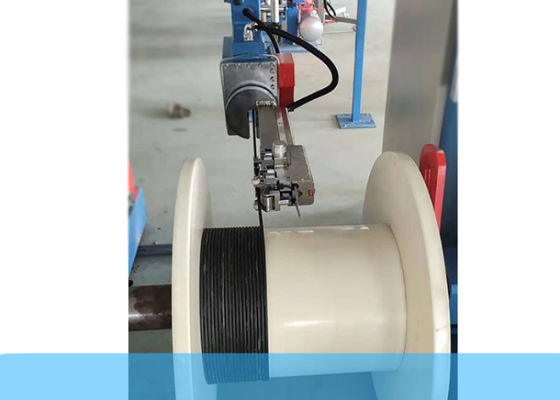

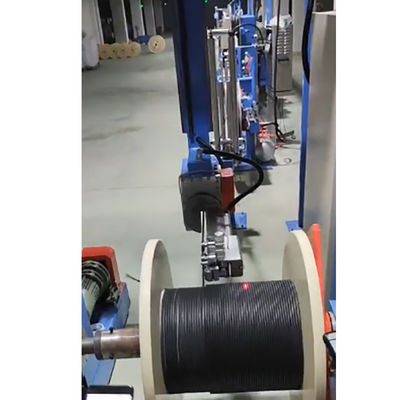

A.रोबोट आर्म ट्रैवर्स डिवाइस

संरचना एक निलंबित जोड़तोड़ है, जो खाली स्थापना स्थान को बचाने के लिए ग्राउंड रेल गैन्ट्री वायर टेक अप फ्रेम में एकीकृत है।परिवर्तन के सापेक्ष विवरण को X अक्ष और Y अक्ष में विभाजित किया गया है।एक्स अक्ष क्षैतिज ट्रैवर्स दिशा है, और वाई अक्ष लंबवत बढ़ती दिशा है। ट्रैवर्स की प्रक्रिया में कोई मानवीय हस्तक्षेप की आवश्यकता नहीं है;

अनुप्रस्थ तरीका: पैनासोनिक सर्वो मोटर + HIWIN रैखिक गाइड रेल + TBI बॉल स्क्रू ट्रैवर्स; यह पारंपरिक गैन्ट्री प्रकार की तुलना में अधिक स्थिर है और इसमें कम त्रुटि है। यह अधिक व्यवस्थित है। सेंसर द्वारा रोबोट आर्म की स्वचालित लिफ्टिंग का पता लगाया जाता है, ताकि कोण रोबोट आर्म और वायर बॉबिन के बीच हमेशा सुसंगत होता है, और ट्रैवर्स साफ-सुथरा होता है। Y-अक्ष उठाने की संरचना पैनासोनिक सर्वो मोटर + HIWIN रैखिक स्लाइड ट्रैक + YYC गाइड रेल विशेष पेचदार रैक गियर से बना है। कॉम्पैक्ट संरचना, सुचारू संचालन

ट्रैवर्स मोटर 1KW पैनासोनिक सर्वो मोटर

लिफ्टिंग मोटर 1KW पैनासोनिक सर्वो मोटर

HIWIN ताइवान HIWIN

ट्रैवर्स बॉल स्क्रू ताइवान TBI

भारोत्तोलन रैक ताइवान YYC

● एक्स-अक्ष क्षैतिज ट्रैवर्स यात्रा 1300 मिमी

● वाई अक्ष लंबवत बढ़ती यात्रा 1050 मिमी

आउटडोर फाइबर ऑप्टिक केबल्स के लिए रोबोटिक आर्म ऑटोमैटिक ट्रैवर्स टेक अप मशीन 0
