यूनी-ट्यूब एयर-ब्लो माइक्रो ऑप्टिकल केबल प्रोडक्शन एक्सट्रूज़न लाइन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | I-suntop |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | By negotiation |
| पैकेजिंग विवरण: | प्लास्टिक की फिल्म + लकड़ी के बक्से |
| प्रसव के समय: | न्यूनतम 50 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | अलग मशीन तक |
|
विस्तार जानकारी |
|||
| ढीली ट्यूब सामग्री: | पीबीटी/पीपी | अधिकतम कोर: | 288 |
|---|---|---|---|
| आवेदन पत्र: | यूनी-ट्यूब एयर-ब्लो का निर्माण | सेवा: | एक साल की वारंटी, दीर्घकालिक रखरखाव |
| पावर वोल्टेज: | 80KW 380V 50HZ एसी 3 चरण | ||
| प्रमुखता देना: | माइक्रो ऑप्टिकल केबल एक्सट्रूज़न लाइन,एयर ब्लो ऑप्टिकल केबल एक्सट्रूज़न लाइन |
||
उत्पाद विवरण
यूनी-ट्यूब एयर-ब्लो माइक्रो ऑप्टिकल केबल प्रोडक्शन एक्सट्रूज़न लाइन
आई-सनटॉप फाइबर ऑप्टिक केबल मशीन 20220228.pdf

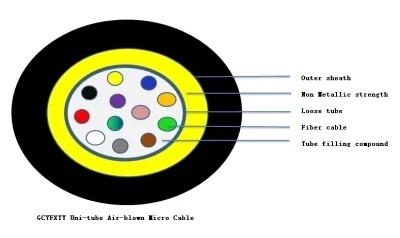

1. के लिए विवरणयूनी-ट्यूब एयर-ब्लो माइक्रो ऑप्टिकल केबल:
ऑप्टिकल फाइबर एक ढीली ट्यूब में रखे जाते हैं जो उच्च-मॉड्यूलस प्लास्टिक से बने होते हैं और ट्यूब फिलिंग कंपाउंड से भरे होते हैं।ढीले ट्यूब के बाहर ताकत के सदस्य के रूप में अरामिड यार्न रखा जाता है, फिर खांचे के साथ एक म्यान बाहर निकाला जाता है।इस प्रकार की केबल विशेष रूप से एक्सेस नेटवर्क में एयर-ब्लोइंग कंस्ट्रक्शन पर लागू होती है।
2. कौन सी प्रक्रिया मशीन के लिएGYFY 12cores ASU-यूनिट्यूब ऑप्टिकल केबल:
- फाइबर रंग और रिवाइंडिंग मशीन
- ढीली ट्यूब उत्पादन लाइन
- एसजेड स्ट्रैंडिंग मशीन
- केबल शीथिंग लाइन
3. फाइबर रंग और रीवाइंडिंग मशीन की विशिष्टता
| नियंत्रण प्रणाली | मैन-मशीन इंटरफ़ेस + पीएलसी नियंत्रण |
| दीपक शक्ति | ताइवान ब्रांड लाइट पावर को अपनाएं |
| चिराग | आयात यूवी-ए चुन सकते हैं, इलाज की मात्रा सुनिश्चित करें |
| ट्रैवर्स डिवाइस | स्वचालित टेक अप और ट्रैवर्स डिवाइस |
| संरचना गति | अधिकतम 1800 |
| रंग गति | अधिकतम 1500 |
| रंग परत की मोटाई | 3 ~ 5μm |
| तनाव का भुगतान करें | 0.4N ~ 1.2N±0.05N |
| पार पिच | 0.1 ~ 1.5 मिमी |
| रंगाई के बाद अतिरिक्त नुकसान | ≤0.02dB/किमी |
| मैक्स।ऑप्टिकल फाइबर रील आकार | Φ236 * Φ160 * 108 * Φ25.4mm (25KM रील) |
| शक्ति | 380V ± 10% 50 हर्ट्ज |
| रंग क्षमता | लगभग 90 किमी/घंटा। |
| मशीन वजन | 850 किग्रा |

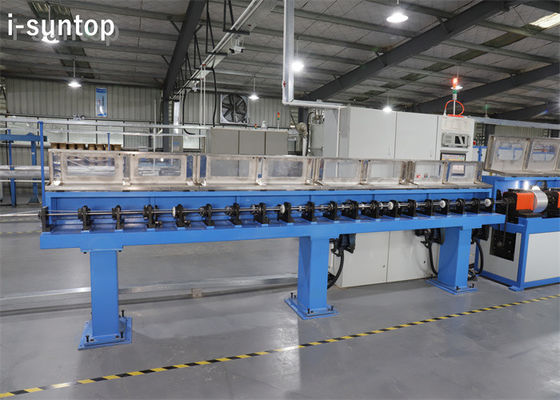

3. ढीली ट्यूब उत्पादन लाइन की विशिष्टता:
| एक्सट्रूडर प्रकार | 50 × 25 एक्सट्रूडर |
| बाहर निकालना सामग्री | पीबीटी |
| संरचना गति | अधिकतम .800 मी / मिनट |
| उत्पादन की गति | (1.8 मिमी पीबीटी ढीली ट्यूब) |
| ऑप्टिकल फाइबर पे-ऑफ रीलों की संख्या | 12 |
| ऑप्टिकल फाइबर पे-ऑफ रीलों की विशिष्टता | 25 किमी और 50 किमी मानक ऑप्टिकल फाइबर रील |
| ऑप्टिकल फाइबर का पे-ऑफ तनाव | 0.4N-1.5N |
| टेक-अप रीलों विशिष्टता | PN630 रील और PN800 रील |
| एक्सट्रूज़न के बाद अतिरिक्त नुकसान | ≤ 0.02 डीबी / किमी (एसएम फाइबर @ 1310 एनएम, 1550 एनएम) |
| मशीन की केंद्र ऊंचाई | पृष्ठभूमि से 1000 मिमी |
4. एसजेड स्ट्रैंडिंग मशीन की विशिष्टता:
| संरचना गति | अधिकतम 100 मी / मिनट |
| ढीले ट्यूब पे-ऑफ रीलों की संख्या | 12 |
| ढीली ट्यूब पे-ऑफ रीलों की विशिष्टता | पीएन 630-800 मिमी |
| एसजेड ट्विस्टिंग पिच | 50 मिमी -800 मिमी |
| एसजेड रिवर्स एंगल | अधिकतम: 1800 आरपीएम |
| उभरा हुआ सिर की अधिकतम गति | अधिकतम: 4000 आरपीएम |
| एम्बॉसिंग पिच | 20 मिमी -500 मिमी |
| अतिरिक्त हानि | ≤ 0.02 डीबी / किमी (एसएम फाइबर) |
| बिजली आपूर्ति आवश्यकताओं | 68KVA, AC380V% 10% 50HZ तीन-चरण पांच-तार |
| बिजली की खपत | लगभग 40 किलोवाट/घंटा |
| क्षमता | 4 ~ 6 किमी / घंटा |
5. केबल शीथिंग लाइन की विशिष्टता:
केबल कोर का व्यास | 5-25 मिमी |
ढीली ट्यूब का व्यास | 1.5-3 मिमी |
केबल का व्यास | 5-35 मिमी |
केबल दीवार की मोटाई | 1.0-3.0 मिमी |
रेखा संरचना गति | 100मी/मिनट |
लाइन उत्पादन की गति | 80 मीटर / मिनट (केबल व्यास: 10 मिमी) |
अतिरिक्त क्षीणन | 0.02dB/किमी (1310और 1550) |
एक्सट्रूडर आउटपुट | मैक्स 280 किग्रा / घंटा |
