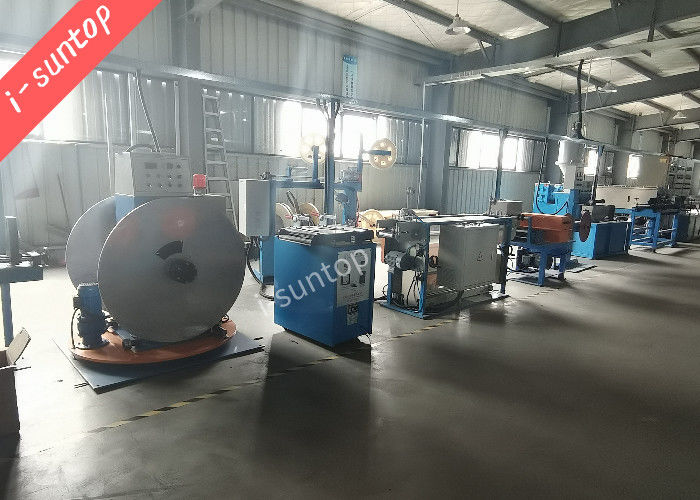

स्टील और एल्यूमिनियम टेप बख़्तरबंद फाइबर ऑप्टिक केबल उत्पादन लाइन

आई-सनटॉप फाइबर ऑप्टिक केबल मशीन 20220228.pdf

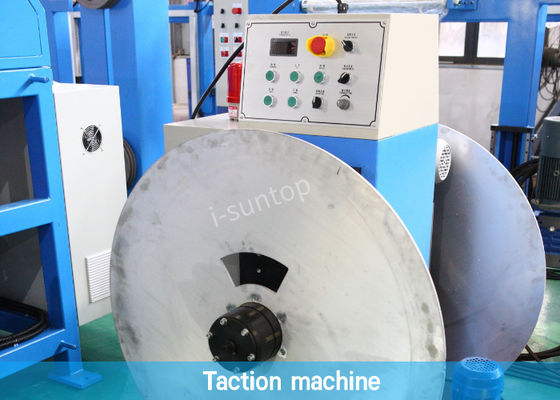

1.1000 मिमी डबल हेडएमऔर अन्य (एसटीलेएल्यूमिनियमटीबंदर)पीऐ-हेसीमांत बल

1-1.स्टील (एल्यूमीनियम) पट्टी भुगतान के लिए उपयुक्त, इलेक्ट्रिक घूर्णन 180 डिग्री . कर सकते हैं

1-2.टेप रील भीतरी छेद व्यास: मैक्स। 150 मिमी

1-3.टेप रील का आयाम: φ1000mm*φ150mm*φ100mm

1-4.तनाव:3.0-25N

1-5. तनाव: 2.5 किलो चुंबकीय पाउडर

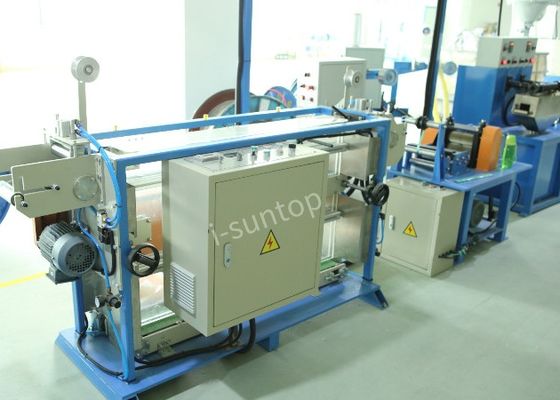

2.एमऔर अन्यटीबंदर (स्टील-एल्यूमीनियम)टीबंदर)एसंचयक

2-1.संरचना: क्षैतिज प्रकार, धातु के टेप को मोटर चालित रबर कवर रोल के माध्यम से बॉक्स में उस दर से तेज गति से लगाया जाएगा जिस पर केबल द्वारा संचायक बॉक्स से टेप को हटाया जा रहा है।यह सुनिश्चित करने के लिए कि टेप नियमित रूप से चलती है और बेल्ट को दबाने या मोड़ने से बचाती है, संदेश देने के लिए सहायक इकाई को टेप संचायक के तल पर लगाया जाएगा।

2-2.टेप-संचय चौड़ाई: 10～120 मिमी (मैनुअल ऑपरेशन)

2-3. टेप-संचय मोटाई: 0.2～0.3 मिमी

2-3।टेप-संचय गति: अधिकतम.80m/मिनट

2-4.टेप-संचय लंबाई: Max.100m

2-5.ड्राइव: 0.75 किलोवाट

2-6.सुविधा संचालित करें, वायु दाब सीमा: 0.1～0.6Mpa

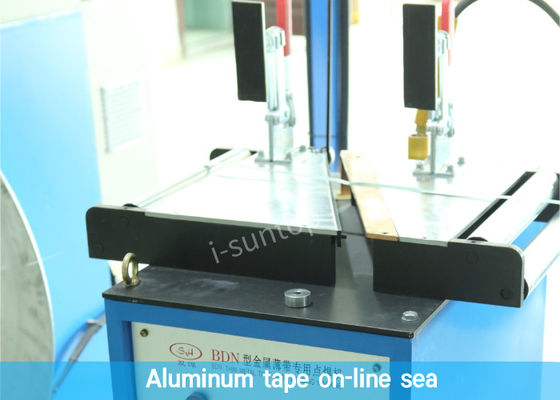

3.ऑन-लाइन सीम वेल्डिंग डिवाइस (स्टील और एल्युमिनियम टेप)

3-1.आवेदन: डिवाइस का उपयोग लाइन में धातु टेप के जोड़ के लिए किया जाएगा।

3-2.फ़ीचर: विद्युत प्रवाह और संयुक्त समय पूरी तरह से सेट हो जाएगा

3-3.वेल्डिंग डिवाइस की मात्रा: 15KW

3-4.स्टील टेप मोटाई * चौड़ाई: मैक्स।0.05～0.65 मिमी * 200 मिमी

एल्यूमिनियम टेप मोटाई * चौड़ाई: मैक्स।0.05～0.3 मिमी * 200 मिमी

3-5.वर्तमान विनियमन बदलाव: 8

3-6.वेल्डिंग समय:0.1～9.99S, इलेक्ट्रॉनिक डिजिटल डिस्प्ले टेबल का मैनुअल ऑपरेशन

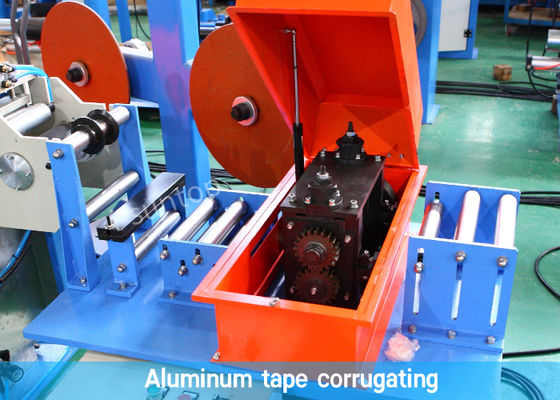

4. धातु टेप (स्टील-एल्यूमीनियम टेप) नालीदार उपकरण

4-1.नालीदार गति अधिकतम: 70 मीटर / मिनट

4-2.नालीदार पिच: 2.6-3.0 मिमी

4-3.नालीदार चौड़ाई: max.100mm

4-4.नालीदार गहराई: 0.1-1.0 मिमी (समायोज्य)

4-5.नालीदार रोलर 38CrMoAl से बना होगा और नाइट्रोडाइज्ड होगा, सतह की कठोरता बहुत अधिक होगी।

4-6.मोटर शक्ति:3KW

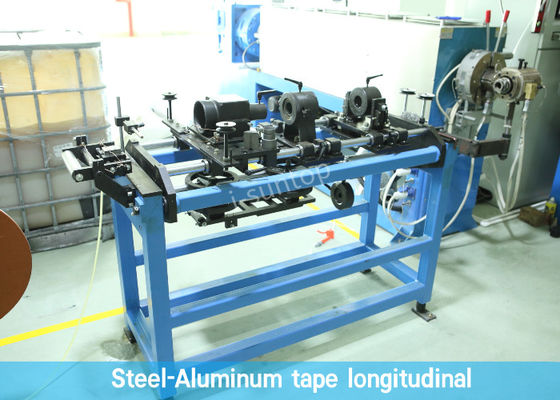

5. धातु टेप (स्टील-एल्यूमीनियम टेप) अनुदैर्ध्य बनाने वाला उपकरण

5-1.संरचना और विशेषताएं:

ए।क्षैतिज प्रकार, इसमें स्टील-एल्यूमीनियम टेप मार्गदर्शक संस्थान, पूर्व-पूर्व मॉडल, बनाने वाला मॉडल, सेटिंग मोड शामिल होगा।

बी।मॉडल अनुदैर्ध्य दूरी और केंद्र की ऊंचाई प्रौद्योगिकी के अनुसार मुक्त समायोजित कर सकते हैं।

सी।इस प्रसंस्करण के बाद स्टील-एल्यूमीनियम टेप, स्टील या एल्यूमीनियम टेप कोट को कोर बनाते हैं, कोर के समग्र आयाम को एक्सट्रूज़न की आवश्यकता के अनुरूप बनाते हैं

5-2.चौड़ाई: अधिकतम.150 मिमी

5-3.गति: 0～60 मीटर / मिनट
